衢州聚氨酯保温钢管

选用 Q235B、Q345B 或 X42-X70 管线钢，承担流体输送与结构支撑作用，根据输送介质压力可选择不同壁厚（常用 6-20mm），需通过水压试验（≥1.5 倍设计压力稳压 30 分钟无渗漏）。

在线咨询全国热线
0317-6306606

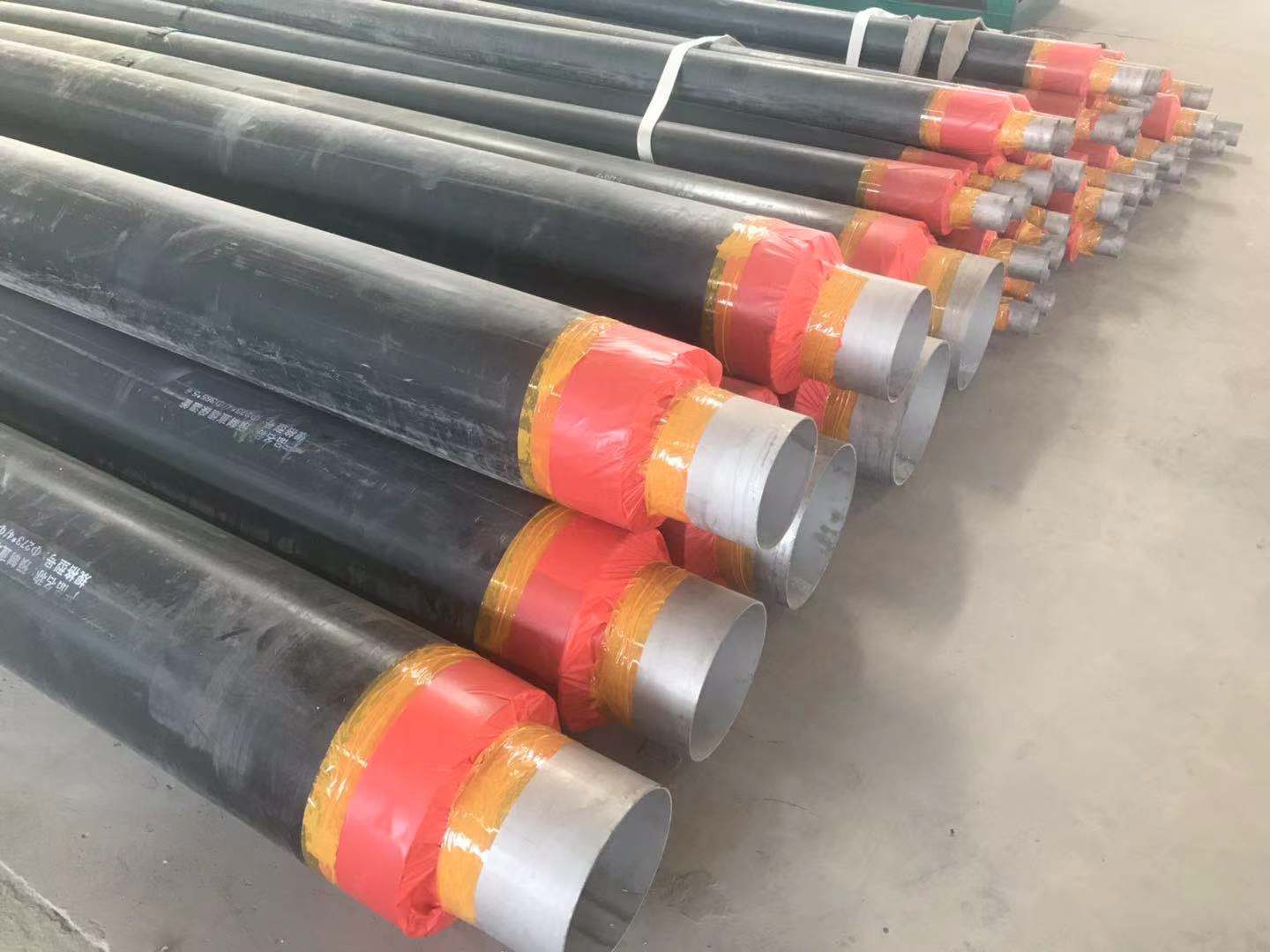

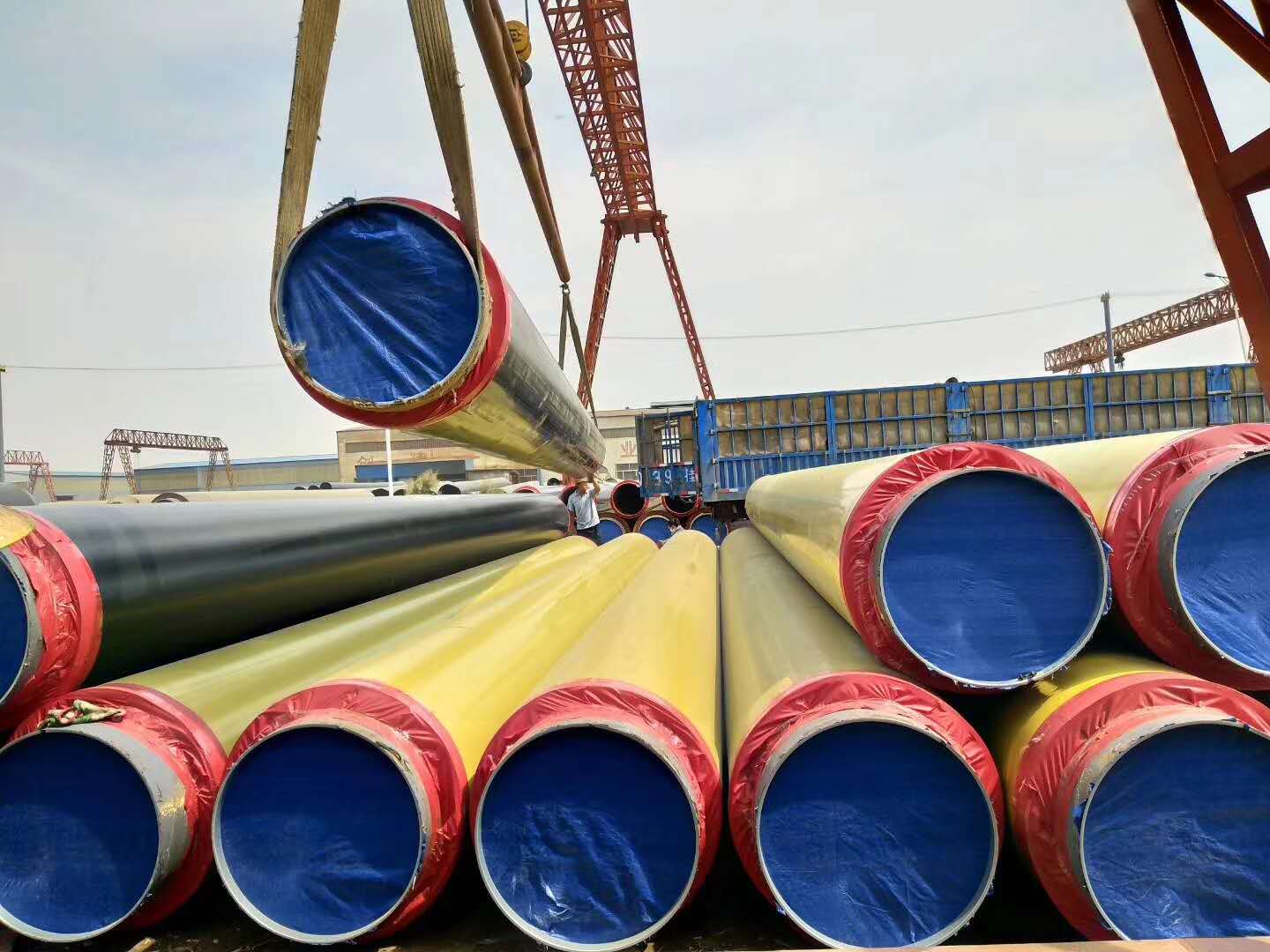

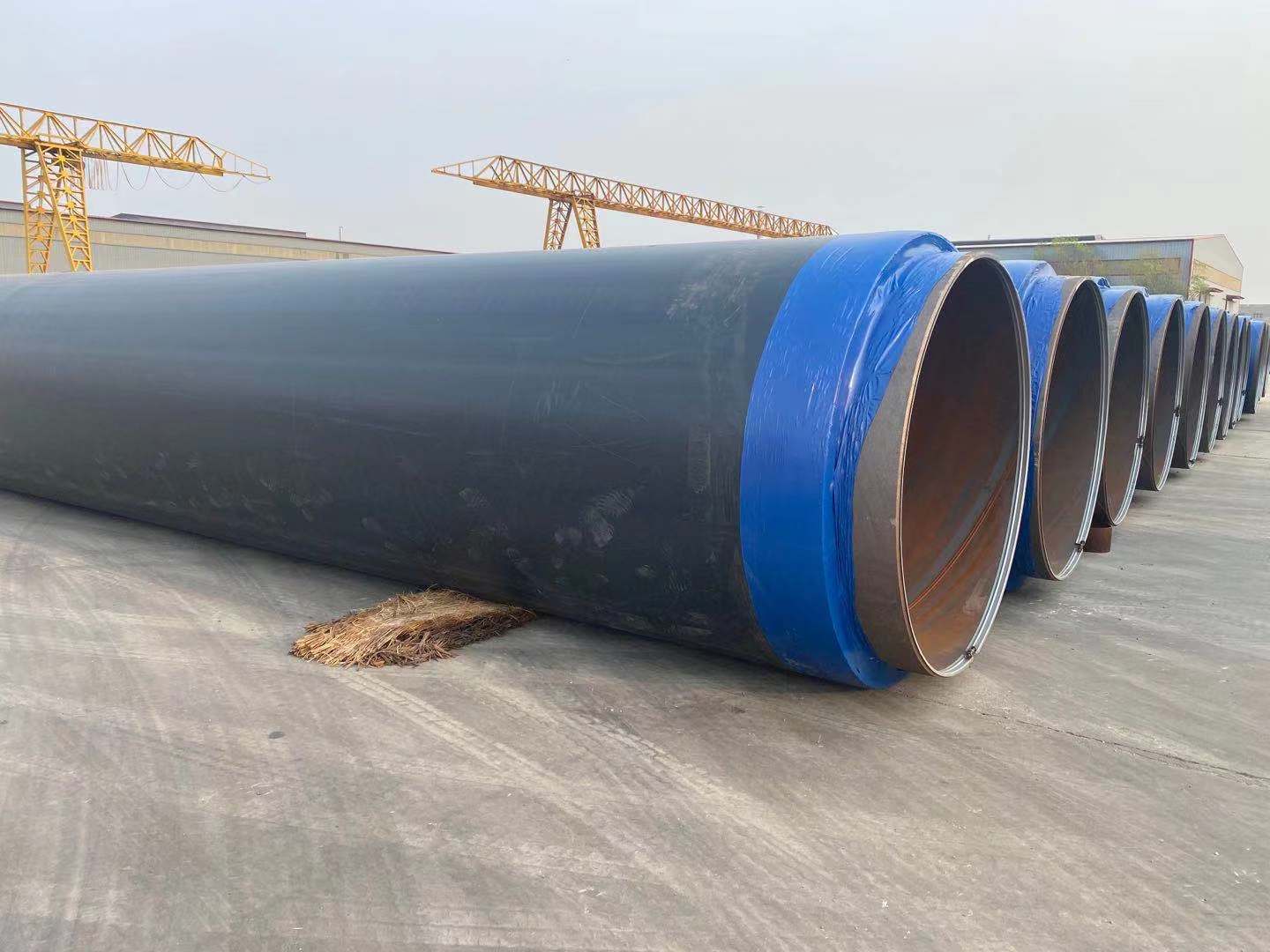

保温钢管采用 “基管 + 保温层 + 外防护层” 三层结构设计，各层功能互补，形成完整的绝热防护体系：

基管层：选用 Q235B、Q345B 或 X42-X70 管线钢，承担流体输送与结构支撑作用，根据输送介质压力可选择不同壁厚（常用 6-20mm），需通过水压试验（≥1.5 倍设计压力稳压 30 分钟无渗漏）。

保温层：核心绝热层，主流材料为硬质聚氨酯泡沫（PU）或高密度聚乙烯保温棉，导热系数≤0.033W/(m・K)，厚度根据设计温差计算（通常 30-100mm），需填充饱满无空隙，确保绝热效果。

外防护层：采用高密度聚乙烯（HDPE）管或玻璃钢（FRP），厚度 3-8mm，具备抗冲击、耐老化、防腐蚀特性，可抵御土壤挤压、紫外线照射及化学介质侵蚀，保护保温层不破损。

2. 精密制造工艺流程

基管预处理：基管表面经喷砂除锈至 Sa2.5 级，去除氧化皮与油污，必要时涂刷环氧底漆，增强与保温层的附着力；

保温层成型：采用 “一步法” 或 “两步法” 工艺 —— 一步法通过高压发泡机将聚氨酯原料直接注入基管与外防护层之间，现场发泡成型；两步法则先预制保温棉，再通过粘接剂与基管、外防护层复合；

外防护层复合：HDPE 外护管通过挤出机缠绕或套接在保温层外，采用热熔对接或电熔连接；玻璃钢外护层则通过手糊或缠绕工艺成型，确保与保温层紧密贴合；

质量检测：检测项目包括保温层密度（PU 泡沫≥60kg/m³）、导热系数、外护层抗冲击性能（-20℃落锤试验无裂纹）及整体气密性（压力≤0.02MPa 稳压 24 小时无压降）。

本文标签：
